Клапан обратный нержавеющий ГРАНЛОК CVS40 DN80 PN40

Применение

Клапан обратный нержавеющий пружинный межфланцевый ГРАНЛОК CVS40 (серия CVS40, DN15…DN300, PN 4,0 МПа) предназначен для предотвращения обратного потока рабочей среды. Один из самых универсальных обратных клапанов: применим для пара, жидкостей, воздуха, а также для пищевых и агрессивных сред. Значительно дешевле фланцевых аналогов благодаря меньшей материалёёмкости межфланцевой конструкции.

Отрасли и объекты применения: теплоснабжение и ИТП, котельные и паропроводы, пищевая и химическая промышленность, водоснабжение, технологические линии, компрессорные станции, системы с агрессивными и пищевыми средами.

Рабочая среда: пар, вода, воздух, нейтральные, пищевые и агрессивные жидкости и газы, совместимые с материалами клапана.

Клапан может устанавливаться как в горизонтальном, так и в вертикальном положении; при монтаже зажимается между фланцами. Направление потока должно совпадать со стрелкой на корпусе.

Важно! Является техническим аналогом VYC170-03.

Материал корпуса: два исполнения

Серия CVS40 выпускается в двух вариантах материала корпуса и проточных деталей — выбор задаётся в карточке товара:

08Х18Н10 (AISI 304 / CF8) — универсальная коррозионностойкая сталь для воды, пара, воздуха и нейтральных сред;
CF8M (AISI 316) — легированная молибденом сталь с повышенной стойкостью к хлоридам, кислотам и агрессивным/пищевым средам.

Диск, крепление и пружина — из нержавеющей стали.

Технические характеристики Клапан обратный пружинный межфланцевый CVS40 Ду 80:

Номинальное давление PN: 4,0 МПа (40 бар);
Рабочая температура: от −60 до +300 °C ;
Номинальный диаметр: DN15…DN300;
Присоединение: межфланцевое;
Тип: межфланцевый, пружинный; монтаж горизонтальный и вертикальный;
Материал корпуса: нержавеющая сталь 08Х18Н10 (304) или CF8M (316);
Материал диска: нержавеющая сталь;
Пружина: нержавеющая сталь;
Уплотнение: металл по металлу;
Класс герметичности по ГОСТ 54808-2011: D (металл по металлу);
Артикулы: DF03B604451 – DF03B604466.

Размеры и артикулы клапанов ГРАНЛОК CVS40

Выберите нужный диаметр и материал корпуса. Для DN125–200 существуют два исполнения корпуса — при заказе обращайте внимание на артикул и строительную длину.

Для DN125–200 исполнение 2 (другой корпус и строительная длина): артикулы DF03B726541 (DN125, L=78 мм), DF03B726941 (DN150, L=95 мм), DF03B726942 (DN200, L=107 мм).

Пропускная способность и давление открытия

Преимущества и недостатки

Преимущества

1. Универсальность по средам. Пар, вода, воздух, пищевые и агрессивные среды — один клапан на широкий спектр задач.
2. Межфланцевая конструкция. Меньшая материалоемкость и цена по сравнению с фланцевыми аналогами; компактность и малый вес.
3. Горизонтальный и вертикальный монтаж. Пружинный затвор работает в любом положении.
4. Нержавеющая сталь. Корпус 304 или CF8M (316) — коррозионная стойкость и применимость к пищевым средам.
5. Низкое давление открытия. От 22 мбар — надёжное срабатывание при малых расходах.
6. Российское производство. Доступность запасных частей и сервиса, цена ниже импортных аналогов.

Недостатки

1. Межфланцевое присоединение. Требуются ответные фланцы и шпильки; не самодостаточная конструкция.
2. Зависимость температуры от уплотнения. Верхний предел +300 °C и класс герметичности определяются типом уплотнения (металл / EPDM / PTFE).
3. Два исполнения корпуса на DN125–200. При заказе нужно сверять артикул, строительную длину и чертёж.

Монтаж

Клапан устанавливается между фланцами трубопровода и зажимается крепёжными шпильками. Допустим горизонтальный и вертикальный монтаж; при установке убедитесь, что направление потока совпадает со стрелкой на корпусе. Перед монтажом трубопровод очистите от окалины и механических загрязнений. Производитель оставляет за собой право вносить конструктивные изменения.

Частые вопросы

Можно ли ставить клапан CVS40 вертикально?

Да. Пружинная конструкция допускает монтаж как в горизонтальном, так и в вертикальном положении; направление потока должно совпадать со стрелкой на корпусе.

Какой материал корпуса выбрать — 304 или CF8M?

Для воды, пара, воздуха и нейтральных сред достаточно нержавеющей стали 08Х18Н10 (AISI 304). Для хлоридов, кислот и агрессивных/пищевых сред выбирайте CF8M (AISI 316) с повышенной коррозионной стойкостью.

Какое уплотнение поставить: металл, EPDM или PTFE?

EPDM и PTFE дают класс герметичности А и подходят для большинства жидкостей и пара; уплотнение «металл по металлу» (класс D) применяют на высоких температурах и агрессивных средах. Рабочая температура зависит от типа уплотнения.

Чем заменить клапан CVS40?

Техническим аналогом является VYC170-03. Межфланцевая конструкция позволяет заменить клапан без демонтажа фланцев.

Чертеж клапана обратного ГРАНЛОК CVS40

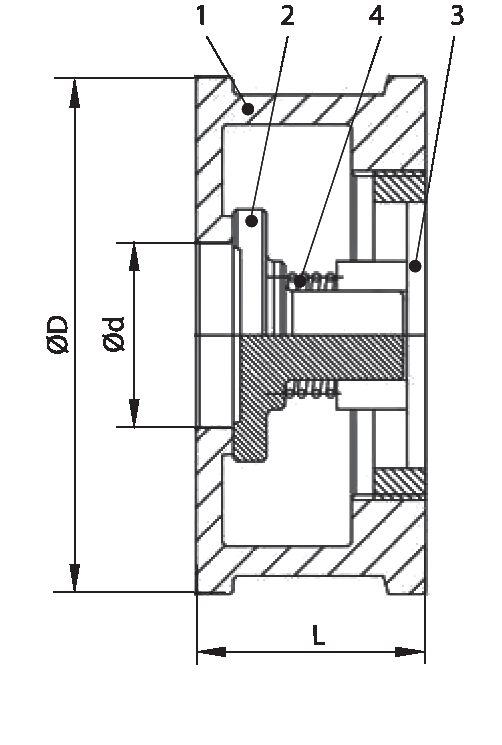

Габаритный чертёж клапана обратного ГРАНЛОК CVS40 DN15-100, разрез: корпус, диск, крепление, пружина; размеры d, D, L

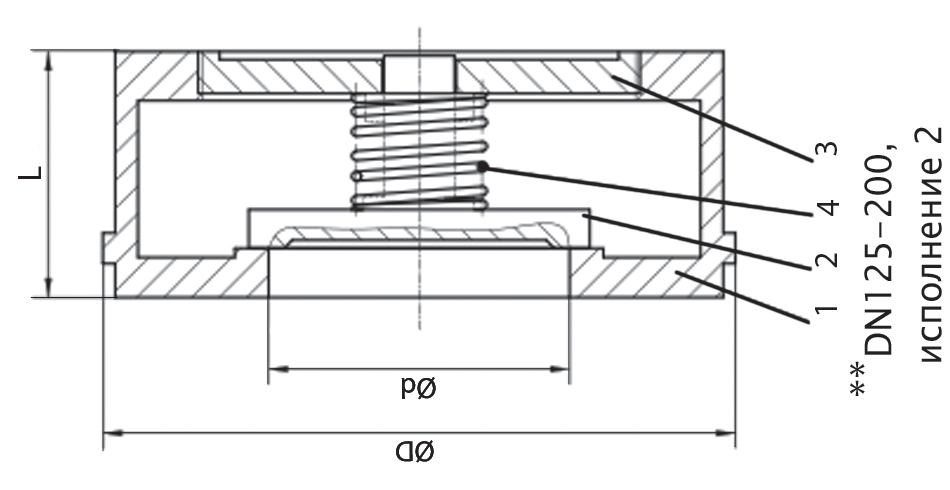

Габаритный чертёж клапана обратного ГРАНЛОК CVS40 DN125-200 исполнение 2, разрез: корпус, диск, пружина, крепление; размеры d, D, L
