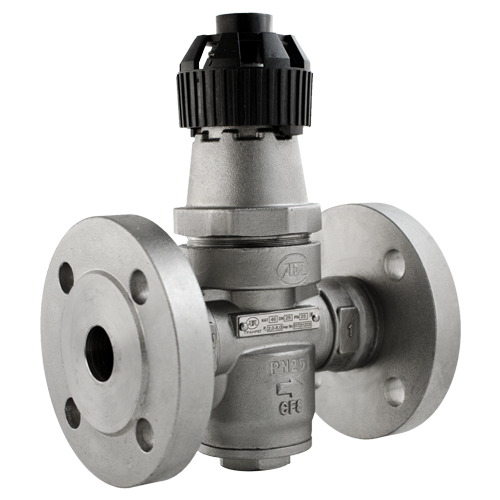

Редукционный клапан фланцевый для пара и воды ГРАНРЕГ Ду15 Pвых=1,0…3,0

Применение

Редукционный клапан Гранрег КАТ46 является клапаном прямого действия после себя, предназначен для автоматического снижения и поддержания постоянного заданного давления «после себя» в инженерных и технологических системах. Клапан работает автономно, используя энергию самой рабочей среды, что делает его идеальным решением для объектов, где нецелесообразно или невозможно использование сложных систем с внешним управлением.
Основные сферы применения: Теплоснабжение и ЖКХ; Промышленность; Водоподготовка и водоснабжение: защита трубопроводов и оборудования от избыточного давления.

Особенности

Принцип прямого действия: Регулирование осуществляется непосредственно рабочей средой. Давление среды воздействует на чувствительный элемент (поршень/мембрану), который уравновешивается усилием настроечной пружины. Это исключает необходимость во внешних источниках энергии.
Автономность и простота: Отсутствие пилотного блока и внешних импульсных линий делает клапан полностью самодостаточным и упрощает его интеграцию в трубопровод.
Компактность: имеет небольшие габариты и вес, что позволяет монтировать его в условиях ограниченного пространства.
Быстрая настройка: Заданное давление на выходе регулируется простым вращением настроечного винта пружины непосредственно на корпусе клапана.

Рабочая среда

Насыщенный и перегретый пар, жидкости и газы, неагрессивные к материалам клапана

Технические характеристики ГРАНРЕГ КАТ46-01-1,0-04-01-15-25-3,0-Ф/Ф Редукционный клапан Ду15 Kvs=1,0 Pвых=1,0…3,0 бар Py25 Ф/Ф Tmax=220°C нерж. сталь:

Рабочая температура среды: до +220°С
Материал корпуса: нержавейка CF8;
Максимальное входное давление:20 бар;
Присоединение: фланцевое PN25 и муфтовой (р/р)
Максимальное редукционное отношение: 10:1
Выходное давление два диапазона: 1,0 бар - 3,0 бар и  2,0 - 8,0  бар

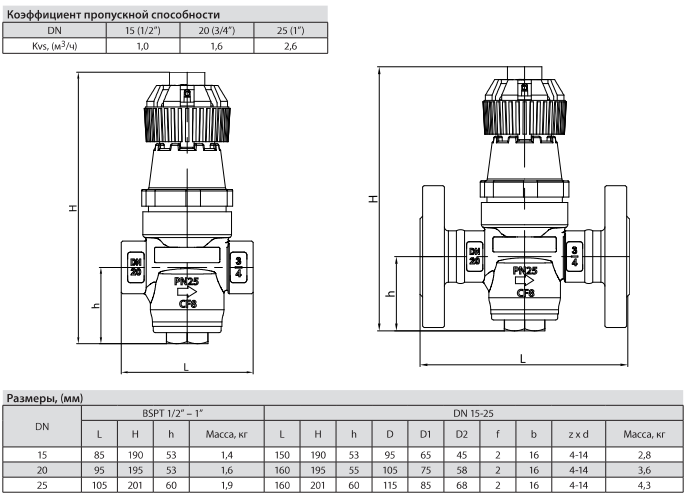

Расширенные технические характеристики

Преимущества и недостатки

Преимущества:

• Низкая стоимость: Цена клапанов прямого действия существенно ниже, чем у сложных пилотных аналогов.
• работает на паровых системах
• Простота монтажа и эксплуатации: Не требуется прокладка импульсных трубок, монтаж занимает минимум времени.
• Компактные габариты: Идеально подходит для тесных щитовых, узлов учета и установок с ограниченным пространством.
• Надежность: Простая конструкция с минимальным количеством движущихся частей снижает риск поломок.
• Энергонезависимость: Работает исключительно за счет энергии среды, не требует электричества или сжатого воздуха для управления.

Ограничения:

• Ограниченная пропускная способность Kvs до 2,6 куб.м.
• Зависимость точности от расхода: Давление на выходе может незначительно «плавать» при резких и больших изменениях расхода среды (погрешность выше, чем у пилотных клапанов).
• Требовательность к чистоте среды: Как и любая точная арматура, клапан чувствителен к механическим примесям. Требуется обязательная установка фильтра.

Монтаж

Для обеспечения стабильной работы и сохранения гарантии производителя необходимо соблюдать следующие правила монтажа:
Положение на трубопроводе:
Клапан устанавливается на горизонтальном участке трубопровода.
Направление потока должно совпадать со стрелкой на корпусе.
Подготовка и защита:
Обязательно установите сетчатый или магнитный фильтр перед клапаном. Попадание окалины, стружки или твердых частиц приведет к заклиниванию поршня/мембраны и негерметичности.
Перед пуском систему необходимо тщательно промыть.
Обвязка и КИП:
До и после клапана установите запорную арматуру (шаровые краны или задвижки) для удобства обслуживания.
Смонтируйте манометры до и после клапана для визуального контроля давления и правильной настройки.
Настройка давления:
Настройка осуществляется на работающей системе при открытом водоразборе/расходе.
Вращайте регулировочный винт пружины по часовой стрелке (для повышения давления) или против часовой (для понижения) до достижения нужных показаний на выходном манометре.
