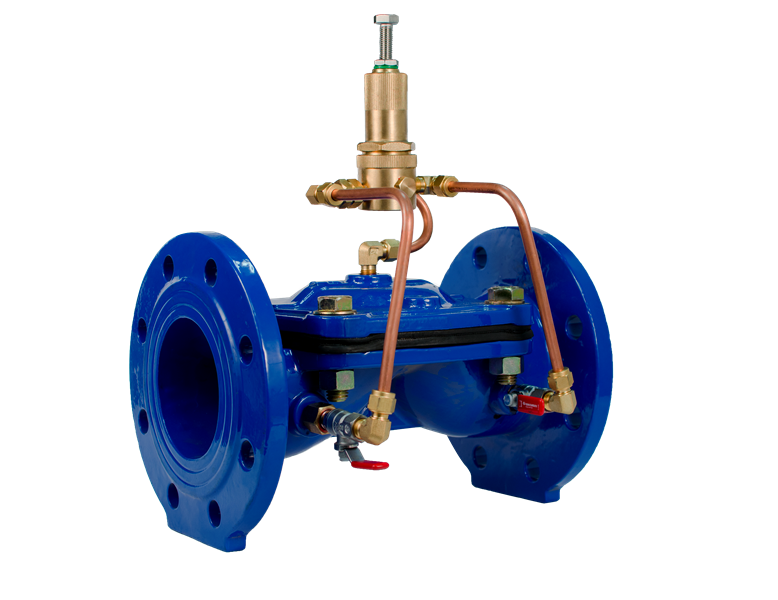

Перепускной клапна с пилотом ГРАНРЕГ КАТ18/03 Ду150 Ру16 ф/ф Tmax=+80°C Рвх=1,0..14,0 бар GGG40

Применение

Перепускной клапан ГРАНРЕГ КАТ 18/03 с пилотным управлением предназначен для поддержания постоянного предварительно установленного давления до себя независимо от колебаний расхода. Основные области применения:
Системы водоснабжения — стабилизация давления в распределительных сетях питьевой и технической воды.
Промышленные технологические процессы — регулирование давления в контурах охлаждения, промывки и подачи жидкостей.
Сельское хозяйство — системы орошения, полива и водоподготовки

Особенности

Тип конструкции — регулирующий клапан прямого действия с пилотным управлением
Запорный орган — армированная диафрагма, являющаяся единственной подвижной деталью клапана.
Материал корпуса — высокопрочный чугун GGG40, устойчивый к механическим и гидравлическим нагрузкам.

Рабочая среда

Вода, жидкости неагрессивные к элементам клапана
Рабочая температура среды от −10 до +80 °C.

Технические характеристики ГРАНРЕГ КАТ18/03-01-450,0-02-01-150-16-14,0-Ф/Ф Клапан перепускной Ду150 Ру16 ф/ф Tmax=+80°C Рвх=1,0..14,0 бар GGG40:

Максимальное давление: 16 бар, под заказ до 25 бар
Температура среды: - 10  +80 град С
Рабочая среда: жидкости неагрессивные к материалам клапана, вода
Мембрана: каучуковая резина
Пропускная способность Kvs — от 45 до 2340 м³/ч
Присоединение: фланцевое DN40 - DN300

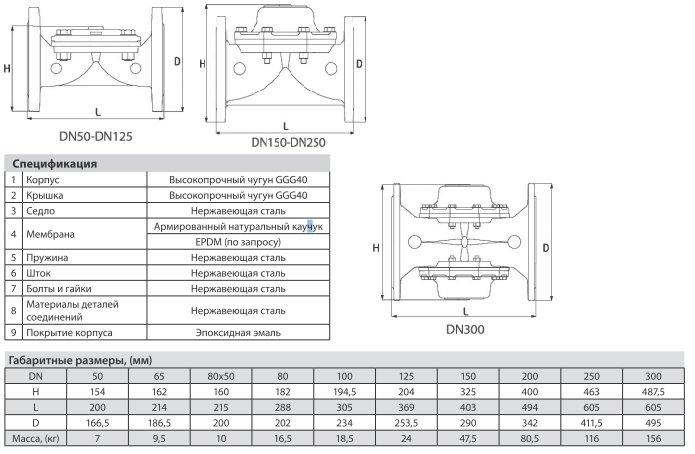

Развернутые технические характеристики

Преимущества и недостатки

Преимущества:

• Простота конструкции — отсутствие осей, подшипников и штоковых уплотнений, подверженных коррозии и износу.
• Исключительно низкие потери давления при высоких расходах благодаря оптимизированной проточной части.
• Регулирование от нуля до максимального расхода — не требует установки дополнительных дроссельных клапанов или байпасных линий.
• Обслуживание без демонтажа из трубопровода с использованием базового инструмента.
• Устойчивость к абразивным включениям — диафрагменная конструкция не подвержена износу при работе с жидкостями, содержащими механические примеси.
• Ремонтопригодность в условиях неспециализированной мастерской без дорогостоящего оборудования

Недостатки:

• Ограничение по температуре — максимальная рабочая температура +80 °C исключает применение в паровых системах и высокотемпературных контурах отопления.
• Только для жидких неагрессивных сред — клапан не предназначен для пара, газов, агрессивных химических жидкостей и абразивных суспензий высокой концентрации.
• Требует пилотного регулятора — для работы необходим внешний пилотный клапан и импульсные трубки, что усложняет обвязку по сравнению с пружинными предохранительными клапанами.
