25нж945нж DN15 с электроприводом

Применение

Клапан регулирующий 25нж945нж с электроприводом используется в различных промышленных системах предназначен для непрерывного регулирования расхода жидкостей, газов и пара в автоматизированных системах управления технологическими процессами (АСУ ТП).
Области применения:
Химическая, нефтехимическая и пищевая промышленность.
Системы с агрессивными рабочими средами.
Линии с высокими требованиями к чистоте и коррозионной стойкости.
Трубопроводы с критическими температурами и давлением.

Важно! Данные клапаны изготавливаются под различные параметры и задачи. На этапе заказа крайне важно указать все необходимые параметры для корректного предложения - это залог штатной работы оборудования.

При заказе обязательно сообщите следующие дополнительные параметры:
1. Среду и максимальную температуру среды
2. Максимальное давление
3. Управление клапаном
     3.1 Управление электропривода: аналоговое (4-20 мА) или трехпозиционное
     3.2 Наличие обратной связи положения штока
     3.3 Напряжение питания электропривода 220В или 24 В.

     Особенности

Односедельная конструкция с плунжерным затвором.
Линейная или равнопроцентная характеристика регулирования.
Дистанционное управление через электрический исполнительный механизм (ЭИМ).
Корпус выполнен из коррозионностойкой (нержавеющей) стали.
Высокая устойчивость к окислению и воздействию кислот/щелочей.
Длительный срок службы в тяжелых условиях эксплуатации.

Рабочая среда

Агрессивные жидкие и газообразные среды.
Кислоты, щелочи.
Нефтепродукты и природный газ.
Пар и перегретая вода.

Технические характеристики Двухходовой регулирующий клапан 25нж945нж DN15 PN16 с электроприводом:

Номинальный диаметр (DN): 15–300 мм.
Номинальное давление (PN): 1,6 МПа (16 кгс/см²). PN16
Температура рабочей среды: от -60°C до +225°C (в спец. исполнениях до +300°C).
Тип соединения: фланцевое по ГОСТ.
Материал корпуса: нержавеющая сталь.
Материал уплотнения: «металл по металлу» (нержавеющая сталь).
Класс герметичности «В» или «D» по ГОСТ 9544
Напряжение питания привода: 220В или 24В.

Развернутые технические характеристики

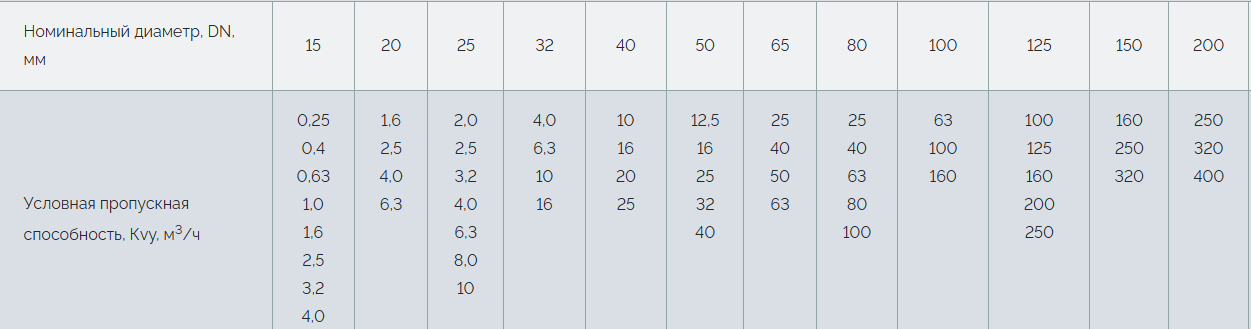

Варианты изготовления по пропускной способности

Преимущества и недостатки

Преимущества:

• Точное поддержание заданных параметров.
• Высокая надежность узла затвора (нержавеющая сталь).
• Возможность интеграции в системы АСУ ТП.
• Доступная стоимость за счет чугунного корпуса.

Недостатки:

• Значительный вес конструкции.
• Чувствительность к механическим примесям (требуется фильтр).
• Зависимость от стабильности электроснабжения.

Монтаж

Установка строго по направлению стрелки на корпусе (направление потока).
Рекомендуемое положение: приводом вертикально вверх.
Перед клапаном обязательна установка сетчатого фильтра.
