Обратный клапан ГРАНЛОК RD16 Ду80

Применение

Клапан обратный подъемный фланцевый чугунный ГРАНЛОК RD16 (серия RD16, Ду15…Ду200) предназначен для автоматического предотвращения обратного потока рабочей среды в трубопроводных системах. Пружина поджимает запорный диск к седлу, за счёт чего достигается повышенная герметичность и надёжное закрытие даже при малых расходах. Стандартное пружинное исполнение рассчитано на горизонтальный монтаж: направление движения среды должно совпадать со стрелкой на корпусе.

Отрасли и объекты применения: теплоснабжение и индивидуальные тепловые пункты (ИТП), котельные и паропроводы, горячее и холодное водоснабжение, водоотведение, промышленные технологические линии, компрессорные станции.

Рабочая среда: техническая горячая и холодная вода, насыщенный и перегретый пар, нейтральные жидкости и газы, неагрессивные к материалам клапана.

ГРАНЛОК RD16 рекомендуется как полный технический аналог (замена) обратных клапанов 16ч3п, 16ч3бр, 16ч3р, 16ч6п, 16ч6р, 16кч9п, 16кч9нж, CS3240 Tecofi, арт. 2453 Genebre, ARI-CHECKO ARI-Armaturen, BOA-R KSB.

Технические характеристики клапана обратного Клапан обратный подъемный фланцевый чугунный ГРАНЛОК RD16 Ду 80:

Номинальное давление: 1,6 МПа (16 бар);
Испытательное давление корпуса: 2,4 МПа (24 бар);
Минимальное давление открытия: 0,005–0,01 МПа (0,05–0,1 бар);
Рабочая температура: от −10 до +300 град С;
Номинальный диаметр: Ду15…Ду200;
Рабочая среда: вода, пар, газы и жидкости, неагрессивные к материалам клапана;
Присоединение: фланцевое, DIN 2501 / EN 1092–2 (ответные фланцы по ГОСТ 33259-2015 на PN 1,6 МПа);
Тип: подъемный, с пружиной; монтаж горизонтальный;
Материал корпуса и крышки: чугун GG25;
Материал диска и седла: нержавеющая сталь Х20Cr13;
Пружина: пружинная сталь;
Артикулы: DF04E102826 – DF04E102864.

Размеры, характеристики и артикулы клапанов ГРАНЛОК RD16F

Зависимость «температура — давление» для PN 1,6 МПа

Преимущества и недостатки

Преимущества

1. Автоматика без оператора. Клапан открывается при рабочем расходе и герметично закрывается сам при остановке потока или обратном давлении.
2. Пружинный возврат диска. Надёжное закрытие даже при малых расходах — давление открытия всего 0,005–0,01 МПа.
3. Износостойкие узлы. Диск и седло из нержавеющей стали Х20Cr13 противостоят эрозии и коррозии.
4. Широкий диапазон температур. От −10 °C до +300 °C — одна арматура для ХВС и паропроводов.
5. Низкое гидравлическое сопротивление. Пропускная способность Kv от 5,7 м³/ч (Ду15) до 664 м³/ч (Ду200).
6. Совместимость фланцев. DIN 2501 / EN 1092–2 с применением ответных фланцев по ГОСТ 33259-2015.
7. Российское производство. Доступность запасных частей и сервиса, цена ниже импортных аналогов.

Недостатки

1. Ограниченное давление. Номинальное давление — 1,6 МПа. Для более высокого давления требуется другая арматура.
2. Масса корпуса. Чугун GG25 тяжелее латунных и стальных аналогов, особенно на DN >100.
3. Горизонтальный монтаж. Стандартное пружинное исполнение ставят на горизонтальном участке; для вертикальных линий выбирают другое исполнение.

Монтаж

Перед установкой трубопровод следует очистить от окалины и механических загрязнений. Обратный клапан ГРАНЛОК RD16F монтируется в горизонтальном положении так, чтобы направление движения среды совпадало со стрелкой на корпусе. Производитель оставляет за собой право вносить конструктивные изменения.

Частые вопросы

Можно ли устанавливать клапан ГРАНЛОК RD16 вертикально?

Стандартное исполнение с пружиной предназначено для горизонтального монтажа по стрелке на корпусе. Для вертикальных участков выбирают другое исполнение серии.

Каким давлением открывается клапан?

Минимальное давление открытия — 0,005–0,01 МПа (0,05–0,1 бар), что обеспечивает надёжное закрытие даже при малых расходах.

Чем заменить обратный клапан 16ч3п?

ГРАНЛОК RD16 является полным техническим аналогом клапанов 16ч3п, 16ч3бр, 16ч6п, 16кч9п, CS3240 Tecofi, ARI-CHECKO, BOA-R KSB без изменения фланцевого присоединения.

Подойдут ли отечественные ответные фланцы?

Да. Присоединение DIN 2501 / EN 1092–2 совместимо с ответными фланцами российского производства по ГОСТ 33259-2015 на PN 1,6 МПа.

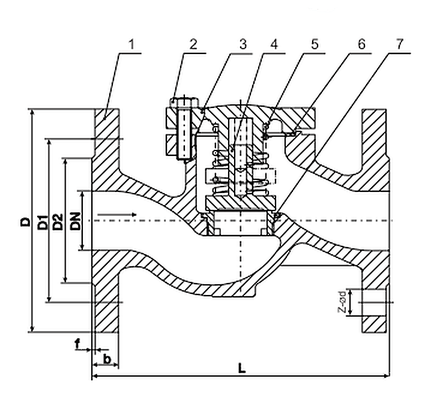

Чертеж клапана обратного ГРАНЛОК RD16F
